消防工程图纸有哪些内容，火灾是一种十分可怕的灾害，火灾的发生会给人们带来各种损失，严重的会威胁人们的生命安全，因此消防工程是十分重要的，消防工程可以有效地预防和控制火灾，因此各种建筑场所都是需要消防工程的。今天公共安全小编就带大家来了解消防工程图纸有哪些内容，一起来看看吧。

如何读懂消防图纸中电气线路

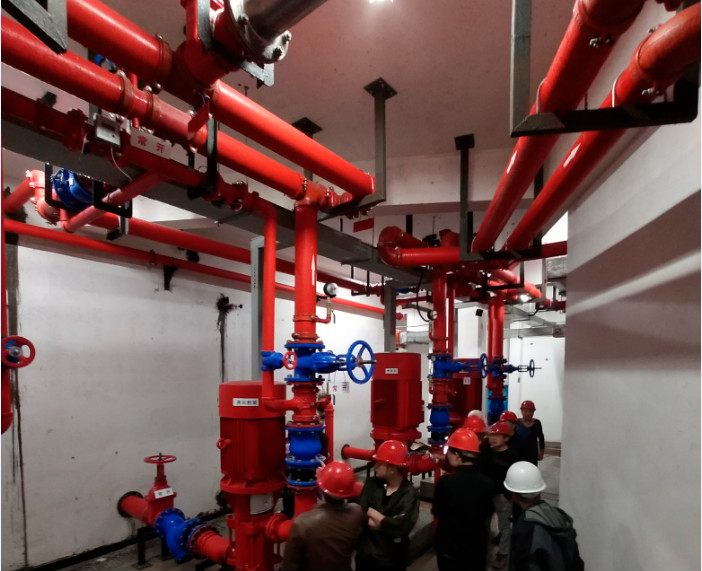

消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等。

材料的算法：设备数量按图数即可，管道，线管需自行完善。

根据系统图结合平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。一般系统图只是为了表示管线连接方式和规格，平面图电气的回路需要看线的标识，如某消防广播总线标识为采用2xZRBV-1.5mm2线，表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV）。由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。而消防电话总线采用ZRRVVP-2x1.0mm2线，表示一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也是一根线表示，计算长度时，按一根计。

一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm2，表示由两芯1mm2导线组成一根线缆。电缆的符号标识还有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低烟无卤)等，不同标识价格不同，作用也不同，查一些这些专业方面的书，弄清电缆的标识意义，这样看图纸才不会搞错。

在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？

在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

（1）消防图纸分：消防水、消防电、还有气体消防；

（2）不管是什么，任何一份图纸，都要先看设计说明、图例；

（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；

（4）不同的设计可能图例不一样；

（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；

（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；

（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

湖南公共安全工程有限公司专业资质等多项资质的综合性工程承包商；同时，公司具有消防设施与建筑装饰工程设计专项等设计资质。公司能够对外承接并独立完成各类大、中型工程的设计、安装施工、维修保养服务。

消防工程图纸有着各种线路布局，材料算法和一些专业名词，看懂消防工程图纸要看设计说明和图例，了解设计思路。小编的文章就到这里了，谢谢大家的阅读。《消防一级资质工程公司如何办理，2022消防工程资质等级详情【实时更新】》
